MED1003一氧化碳气体传感器模组，是采用MEMS微型气体传感器而开发的模组，可用于检测空气中CO气体含量。该模组对CO气体具有极高的灵敏度，并排除高浓度酒精气体的干扰。

      模组特点

      高灵敏度、高分辨率、低功耗、使用寿命长
      提供 UART、模拟电压信号、PWM 波形等多种输出方式
      高稳定性、优秀的抗干扰能力（6000ppm酒精）、卓越的线性输出。

     技术参数

产品型号	MED1003
检测气体	一氧化碳
测量范围	0-500ppm
分辨率	10ppm
最大允许浓度	1500ppm
报警范围	100-250ppm
输出数据	UART 输出（3V 电平）
工作电压	3.3V（无电压反接保护）
工作电流	≤35mA
预热时间	3-5分钟
响应时间	≤60 秒
恢复时间	≤60 秒
工作温度	-10-55℃
工作湿度	15%RH-90%RH（无凝结）
存储温度	-10℃～55℃
外形尺寸	20×25×5mm （L×W×H）
使用寿命	3年

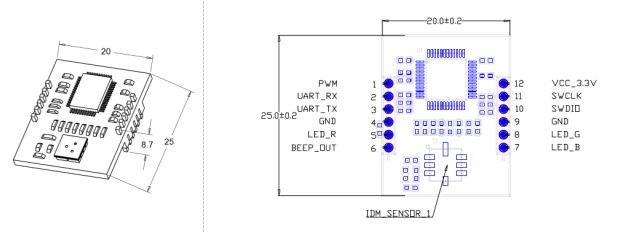

      模组尺寸

        管脚定义

Pins	引脚名称	备注
1	PWM	I/O
2	URAT_RX	UART
3	UART_TX
4	GND	GND
5	LED_R	I/O
6	BEEP_OUT	I/O
7	LED_B	I/O
8	LED_G	I/O
9	GND	GND
10	SWDIO	SWD
11	SWCLK
12	VCC_3.3V	3.3V Supply

      通讯协议

      通用设置：使用uart通信接口，设置如下

波特率	9600
数据位	8 位
停止位	1位
校验位	无
硬件流控制	无

      注意事项

1、 必须避免的情况

1.1 暴露于可挥发性硅化合物蒸气中 模组要避免暴露于硅粘接剂、发胶、硅橡胶、腻子或其它存在可挥发性硅化合物的场所。否则 会造成模组的灵敏度降低甚至不会反应。

1.2 高腐蚀性的环境 模组暴露在高浓度的腐蚀性气体（如 H2S，SOX，Cl2，HCl 等）中，会引起模组中的传感器加热 材料及传感器引线的腐蚀或破坏，并会引起敏感材料性能发生不可逆的劣变，进而影响模组的性能 和精度。

1.3 接触到水 传感器模组系列 以诚为本、信守承诺 创造完美、服务社会 模组中的传感器溅上水或浸到水中会造成传感器敏感特性下降，会影响模组的测量精度。

1.4 结冰 模组的传感器敏感材料表面结冰会导致敏感层碎裂而丧失敏感特性。

2 尽可能避免的情况

2.1 凝结水 在室内使用条件下，轻微凝结水对模组中的传感器性能会产生轻微影响。但是，如果水凝结在 敏感层表面并保持一段时间，模组中的传感器特性则会下降，模组的测量误差也会变大。

2.2 处于高浓度气体中 无论模组是否通电，在高浓度气体中长期放置，均会影响模组中的传感器特性。如用打火机气 直接喷向模组中的传感器，会对模组中的传感器造成极大损害，会造成模组的灵敏度下降。

2.3 长期贮存 模组在不通电情况下长时间贮存，其传感器的电阻会产生可逆性漂移，这种漂移与贮存环境有 关。模组应贮存在不含可挥发性硅化合物的密封袋中。经长期贮存的模组，在使用前需要更长时间 通电以使其达到稳定。贮存时间及对应的老化时间建议如下：

2.4 长期暴露在极端环境中 无论模组是否通电，长时间暴露在极端条件下，如高湿、高温或高污染等极端条件，模组性能 将受到严重影响。
