一、系统概述

IDM-E01是苏州慧闻纳米科技有限公司自主研发的一套可以根据用户需求设定气体种类、浓度、流量并自动运行工作的智能气体传感器测试系统。该装置由自动配气系统、气体检测和控制系统组成。

自动配气系统是通过电磁阀控制不同气路的切换，用质量流量计(MFC)控制各路气体流量的输出，检测系统将传感器检测到的气体信号由采集卡传输至测试软件，并储存在本地电脑上；由本公司自主研发的控制系统可以程序控制进行全自动配气、自动检测、自动记录环境温湿度，真正实现无人操作。

    二、功能特色介绍

IDM-E01解决了目前配气系统操作繁琐、精确度差，自动化程度低等缺点，系统会按照实验要求的气体成份和流量进行预先的数字化设定，可按照设定值自动进行精密的调节控制，实现不同配气步骤的自动切换，只要气源压力在系统要求的范围内输出气体的流量和成份便可以达到系统标称的准确度。

主要特色：

      ★ 多气体配置：可以同时配置多种气体，并且具备多气体混气功能。

      ★ 功能完备：具有自动配气、自动检测、手动配气、多种样品模式检测等多项功能。

      ★ 精确性高：可以精确配置±1%F.S的气体。

      ★ 数字显示：可以数字化显示各元件工作状态数值，一次可检测64个传感器件，并且可以根据需求增加检测数量。

      ★ 无人操作：一次设置完参数可以自动运行至配气过程结束，安全、方便。

      ★ 多种附加功能：提供搅拌风扇、溶剂加热台。

      ★ 安全可靠：管路和测试罩可耐腐蚀性气体。

    三、配气部分

自动配气系统部分通过公司自主研发的操作程序控制电磁阀、MFC、PWM（脉冲宽度调制，下文以PWM表示）等对系统进行控制运行。硬件部分包含：PC机（硬件要求：CPU主频233MHz以上，内存32兆以上，VGA显卡、推荐分辨率800×600以上，鼠标，光驱）、配气箱、数据采集卡、风扇、电磁阀、质量流量计、电缆、气路、溶剂加热台、石英气罩（检测腔室）等组成。

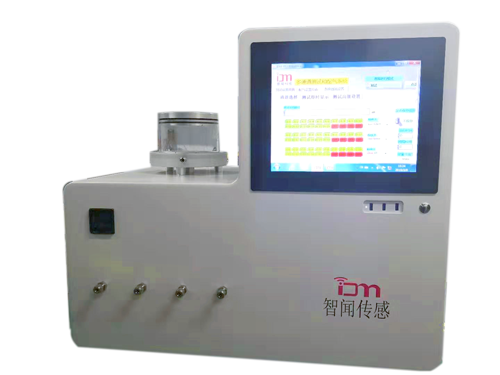

如下所示为配气部分：

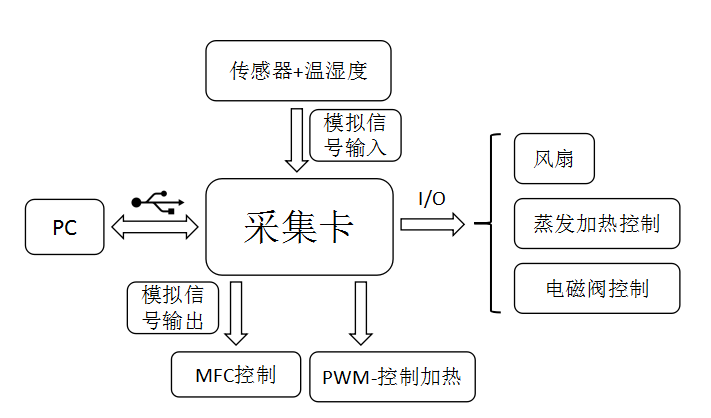

  具体示意图如下：

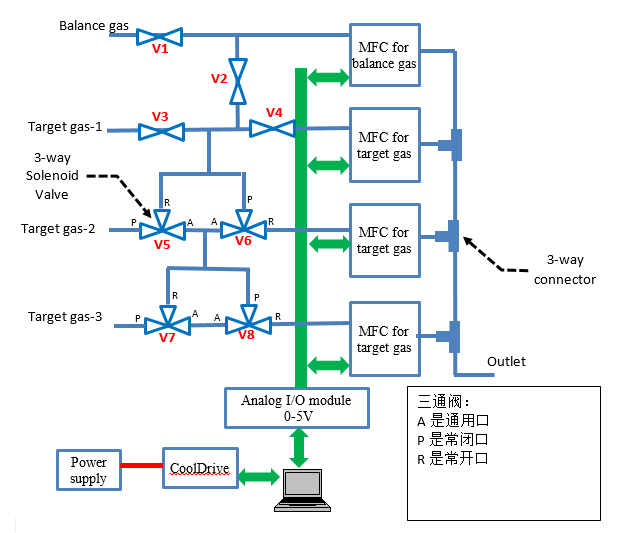

        配气部分管路示意图：

        具体参数指标：

        ■   电源：220V AC

        ■   尺寸：50cm*50cm*35cm

        ■   加热台加热电压：5V

        ■   气路数：3~8路可选

        ■   测量电阻范围：0~10GΩ

        ■   工作温度：0~50℃

        ■   工作湿度：5%~95%RH

        ■   配气精度：±1%F.S

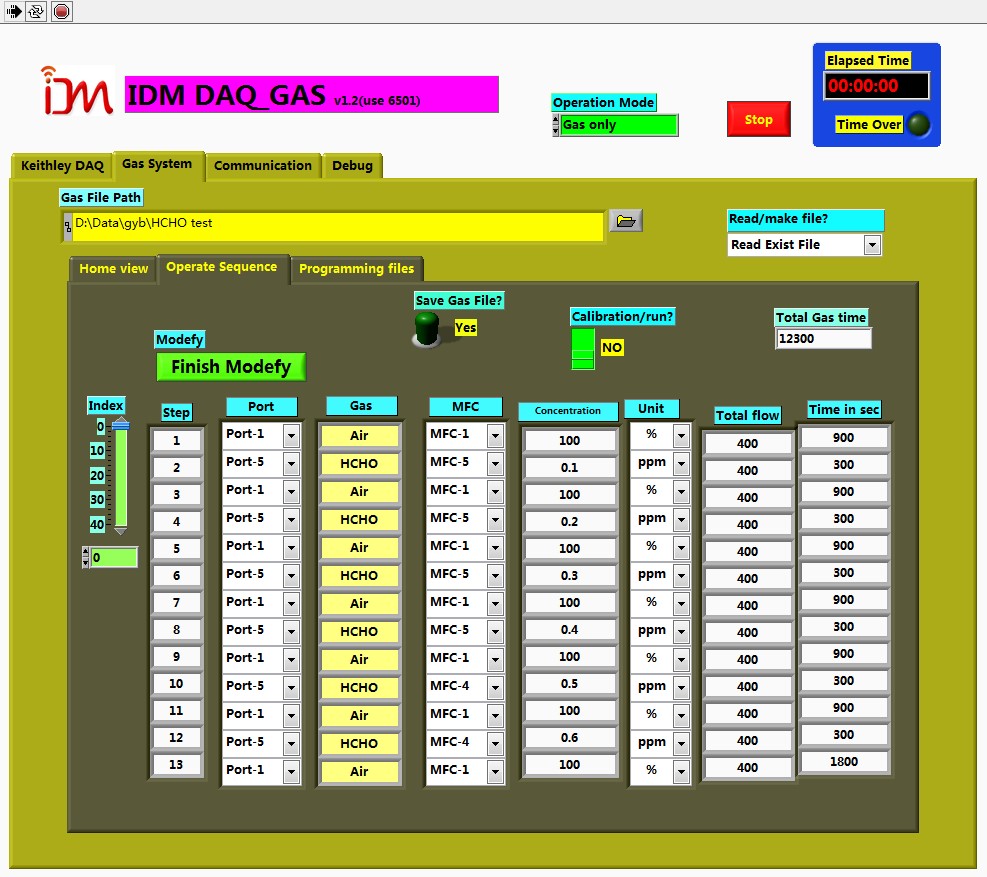

        四、控制软件

IDM-E01的控制软件是由慧闻科技自主研发，可以按用户设定的配气程序进行同步配气测量，也可单独操作，其具有多种功能：

●   可同时进行64通道以上传感器DAQ测量

●   可以任意编制控制半导体型传感器的加热程序

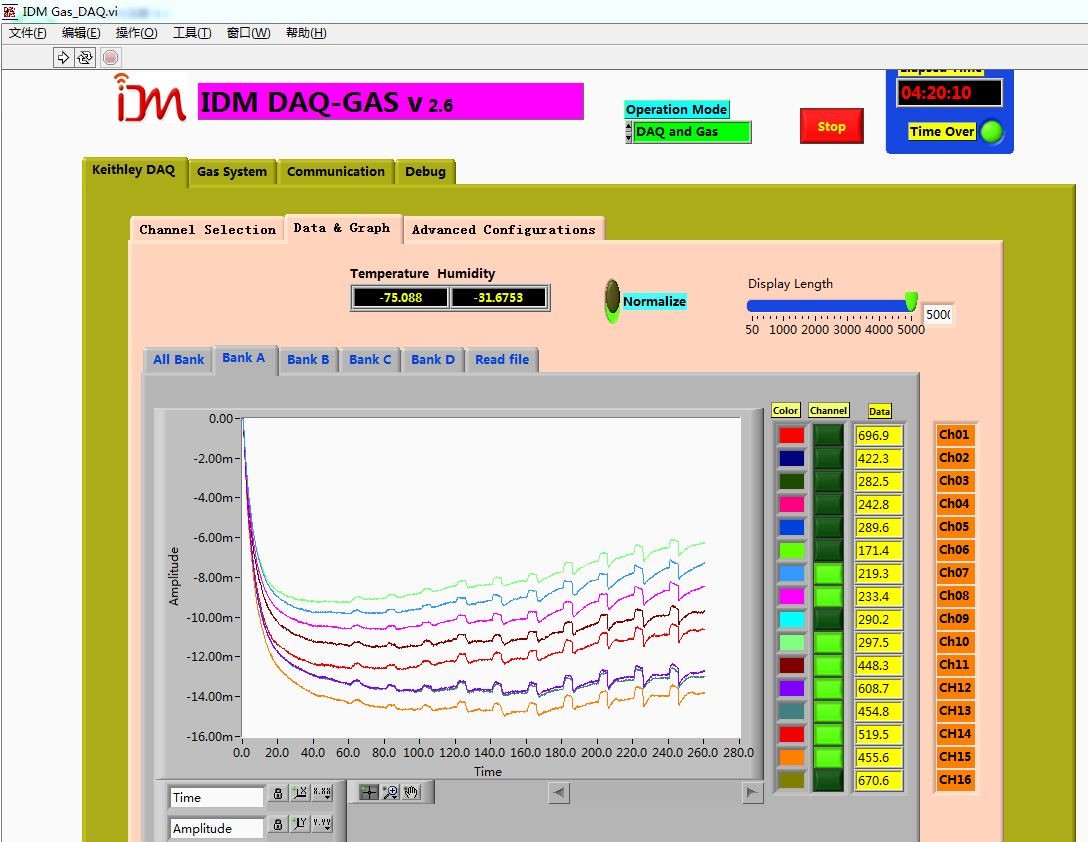

●   可选择性地显示传感器的测量曲线图窗

●   加热方式可选电流（电压）或PWM

●   测量文件同时实时记录所有的测量信息（进样标示，温湿度数据，所有传感器通道数据，进气种类和浓度等）

●   测量文档可以用Excel打开以方便后期数据处理测量文档的类型尤其适合做阵列传感器（电子鼻）的研发。

●   可以进行无限时间长度的测量，测量文档会自动扩展。

●   可以实时保存测量文件

●   可同时存储多个配气程序

●   可远程控制系统运行

●   软件适用：Windows XP，Win7，Win8，Win10，Windows Vista
