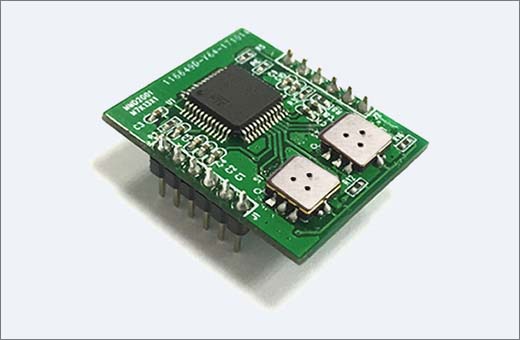

燃气模块MHD2002

      MHD2002气体传感器模组基于慧闻科技自主研发的智能传感器而开发的气体传感器模组,可用于同时识别和检测空气中甲烷、一氧化碳气体成分和含量,该传感器模组兼具抗乙醇干扰的特点,可以在6000ppm的高浓度乙醇气体氛围内不会产生误报。MHD2002系列模组的传感器是不同材料体系组成的多通道气体传感器,使用特定的调理电路和精确地算法将响应电导率变化转化成为与之相对应气体种类和浓度的电信号。



主要特点:

    可同时识别和检测甲烷和一氧化碳、抗6000ppm乙醇干扰
    高灵敏度、高分辨率、低功耗、使用寿命长 提供UART、模拟电压信号、PWM 波形等多种输出方式高稳定性、优秀的抗干扰能力、 温度补偿、卓越的线性输出。


技术手册:

传感器名称

MHD2002

检测气体

CO

CH4

检测范围

0~500ppm

0-10000ppm

最大允许浓度

2000ppm

15000ppm

分辨率

10ppm

500ppm

响应时间

<30s

<30s

恢复时间

<60s

<30s

报警区间

100-280ppm

3000-10000ppm

回路电压

3.3V

输出信号

UART

工作温度

-10~55

工作湿度

10~95%RH

功耗

150mW

外形尺寸

20×25×9mm L×W×H

寿命

3

预热时间

5min

模组报警模式

声光报警(可输出声光报警信号)

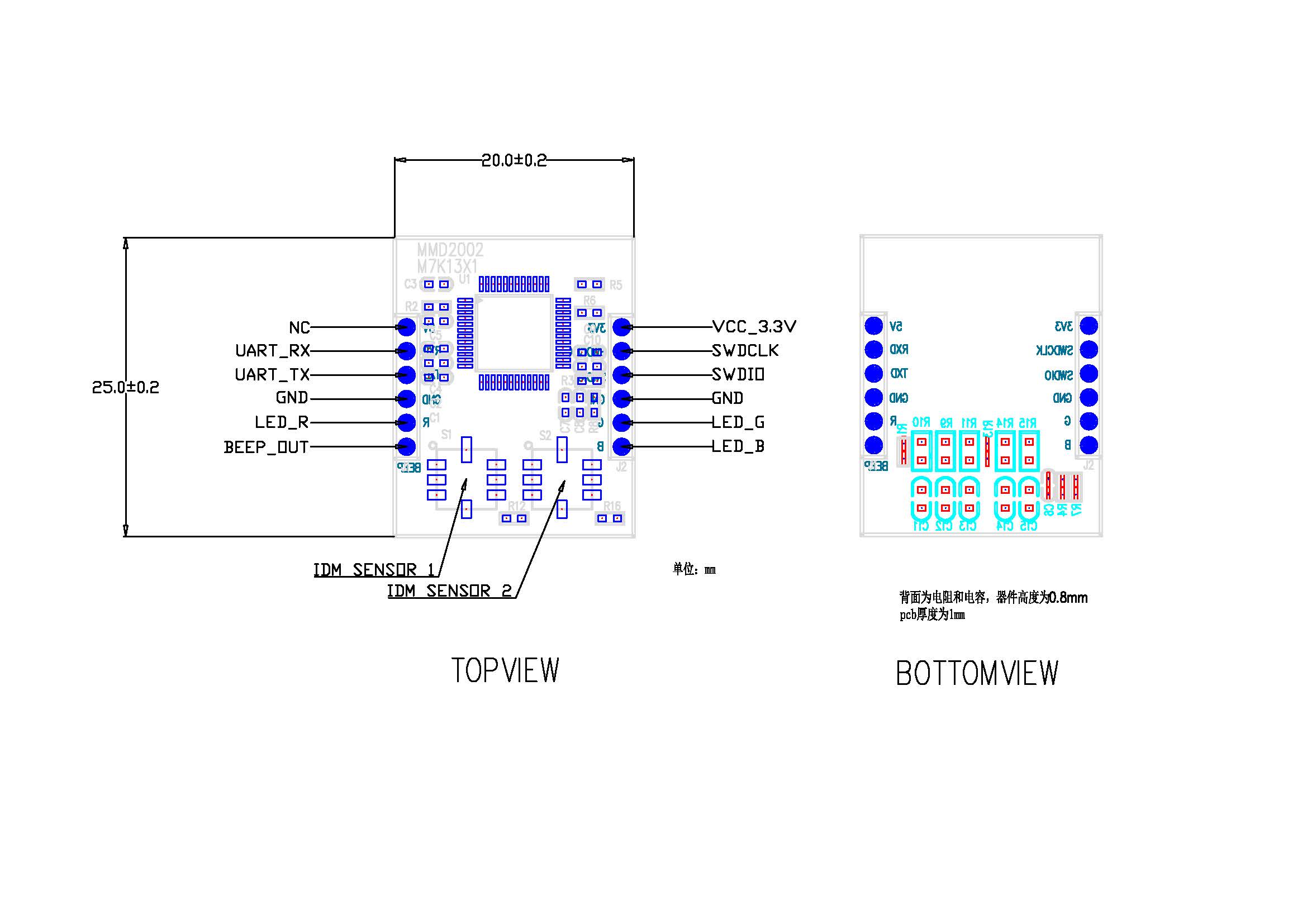

模组管脚定义图:

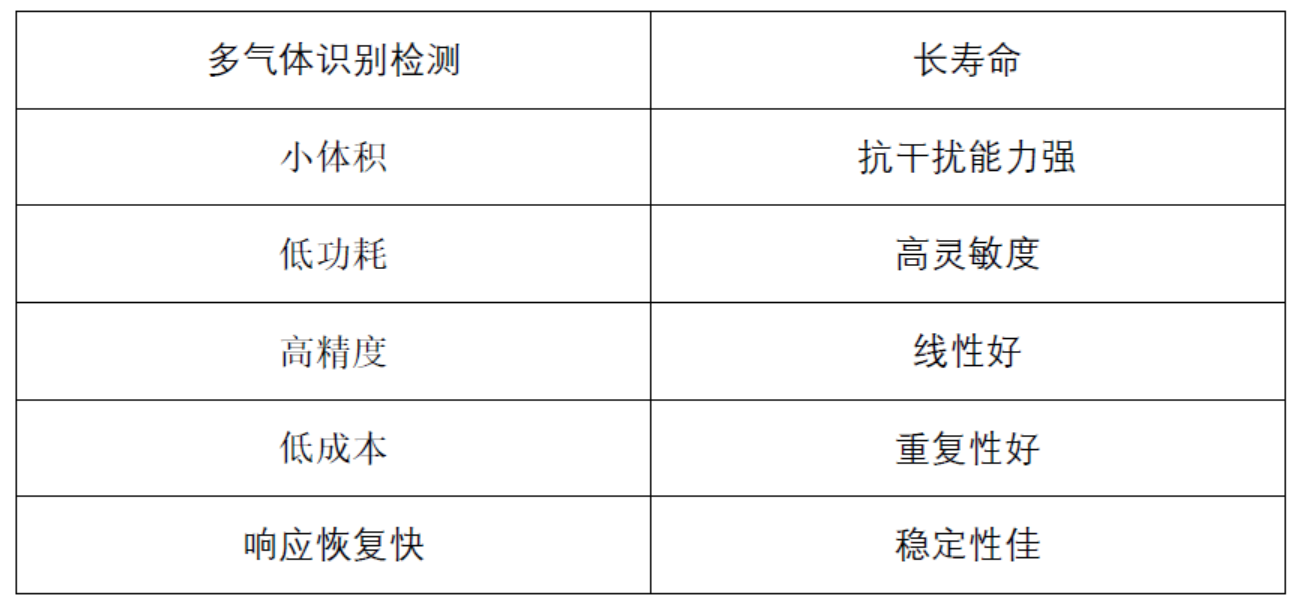

    产品特点:

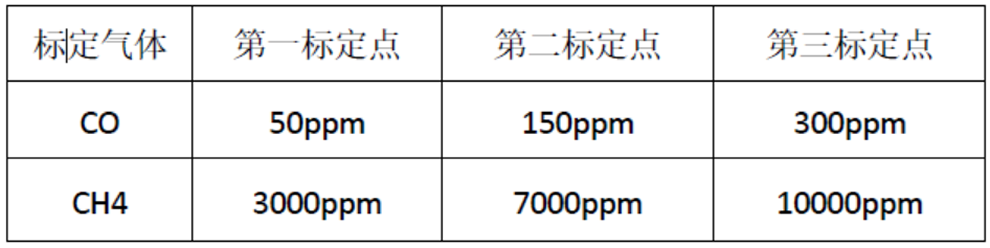

传感器模组标定点设定:

注:模组的标定点是指对传感器模组进行报警信号标定时所使用的目标气体浓度值,传感器 模组正常工作的判定:在第一标定点的气体浓度氛围内不可输出报警信号,在第三标定点的 气体浓度氛围内必须要输出报警信号。


预热时间:

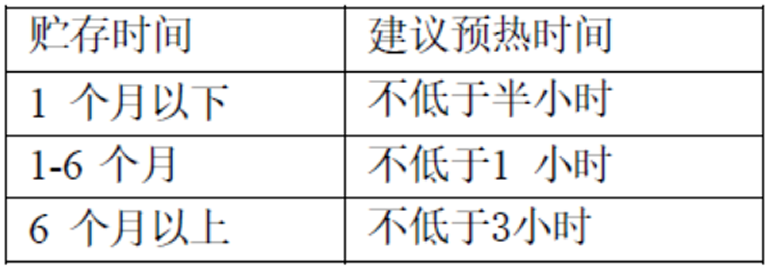

传感器模组在不通电情况下长时间贮存,其电阻会产生可逆性漂移,使用前需对传感器进行 预热以达到内部的化学平衡,预热电压与其规定的回路保持一致。贮存时间及对应的预热时 间建议如下:


注意事项:

1.高腐蚀性的环境传感器模组暴露在高浓度的腐蚀性气体(如 H2S,SOX,Cl2,HCl 等)中,不仅会引起加热 材料及传感器引线的腐蚀或破坏,并会引起敏感材料性能发生不可逆的劣变。
2.接触到水溅上水或浸到水中会造成传感器敏感特性下降。
3.长期暴露在极端环境中无论传感器模组是否通电,长时间暴露在极端条件下,如高湿、高温或高污染等极端条件, 传感器性能将受到严重影响。
4.碱、碱金属盐、卤素的污染 传感器被碱金属尤其是盐水喷雾污染后,或暴露在卤素如氟利昂中,也会引起性能劣变。
5.施加电压 由过载电压引起的过载加热功率会对传感器模组造成不可逆的损害,同时静电也会损坏传感 器,所以在接触传感器时要采取防静电措施。
6.暴露于可挥发性硅化合物蒸气中 传感器要模组避免暴露于硅粘接剂、发胶、硅橡胶、腻子或其它存在可挥发性硅化合物的场 所。如果传感器的表面吸附了硅化合物蒸气,传感器的敏感材料会被硅化合物分解形成的二 氧化硅包裹,抑制传感器的敏感性,并且不可恢复。
