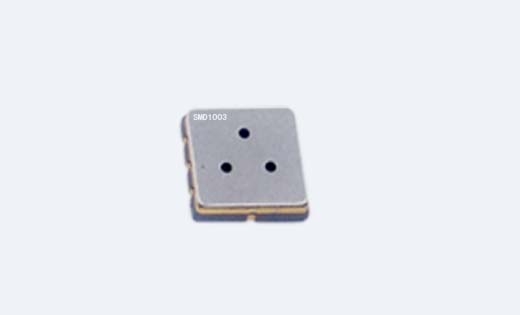

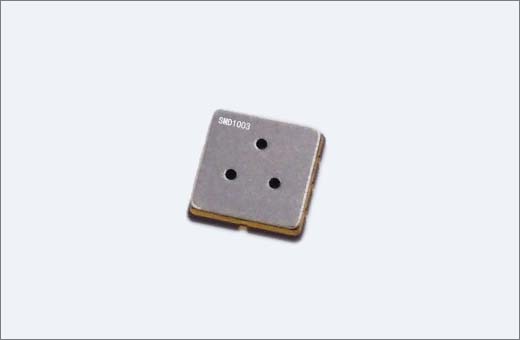

SMD1003一氧化碳气体传感器是基于特定半导体气敏材料开发的MEMS微型气体传感器，可用于检测不同场景下的一氧化碳气体含量，同时可以抵抗酒精等常见有机气体的干扰。
本品采用MEMS工艺，结构坚固，对一氧化碳灵敏度高；具有尺寸小、功耗低、灵敏度高、响应恢复 快、驱动电路简单、稳定性好、寿命长等优点。
技术参数：
产品型号
SMD1003
产品类型
MEMS半导体传感器
标准封装
陶瓷封装
检测气体
一氧化碳
检测浓度
0～500ppm(一氧化碳、人工煤气)
分辨率
10ppm
工作温度
-20-55℃
工作湿度
10-95%RH
标准电路条件
回路电压
VC
MCU的I/O来输出高电平5V或者3.3V
加热电压
VH+
3.3V±0.1V AC / DC
负载电阻
RL
可调（以出货报告为准）
标准测试条件下气敏元件特性
加热电阻
RH
310Ω±20Ω（室温）
加热功耗
PH
≤30mW
敏感体电阻
R0
10kΩ～500KΩ(in air)
灵敏度
S
R0(in
air)/Rs(in 100ppmCO)≥5
斜率
α
≤0.5(R300ppm/R50ppm（CO）
标准测试条件
温度、湿度
25℃±2℃；55%±5%RH
标准测试电路
Vcc：5V或者3.3V
VH : 3.3V±0.1V
预热时间
5min
响应时间（T90）
<30s
恢复时间（T10）
<60s
寿命
≥3年

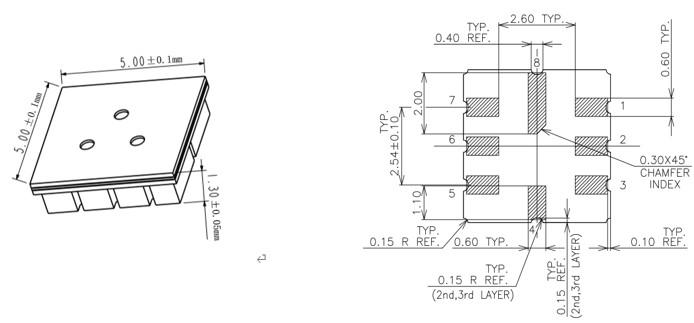

模组尺寸：
管脚定义
|
Terminal Functions |
||
|
NO. |
NAME |
DESCRIPTION |
|
1 |
HOT1+ |
Heater1 |
|
2 |
VCC |
Sensor electrode |
|
3 |
HOT2+ |
/ |
|
4 |
NG |
/ |
|
5 |
NG |
/ |
|
6 |
Vout2 |
/ |
|
7 |
HOT |
Heater2 |
|
8 |
Vout1 |
Sensor electrode |
特性曲线：
注：图中所有测试均在标准测试条件下完成，Ro表示传感器在洁净空气中的稳定电阻，Rs表示传感器在一定浓度的气体氛围中的稳定电阻值，横坐标为持续通电的老化时间，纵坐标为传感器的实际电阻值

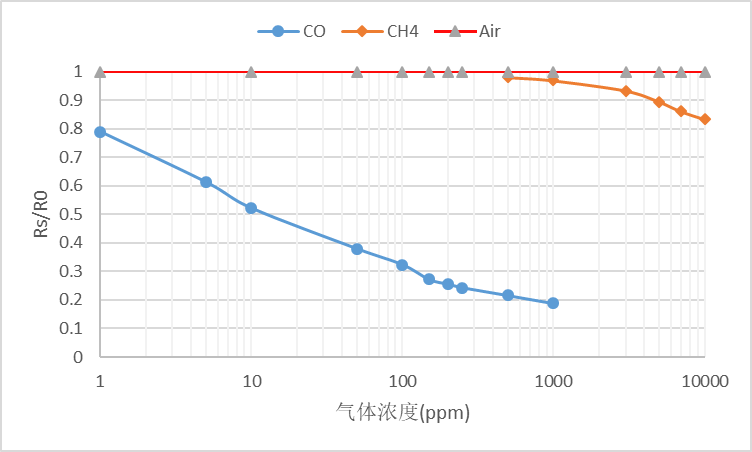

传感器灵敏度特性曲线

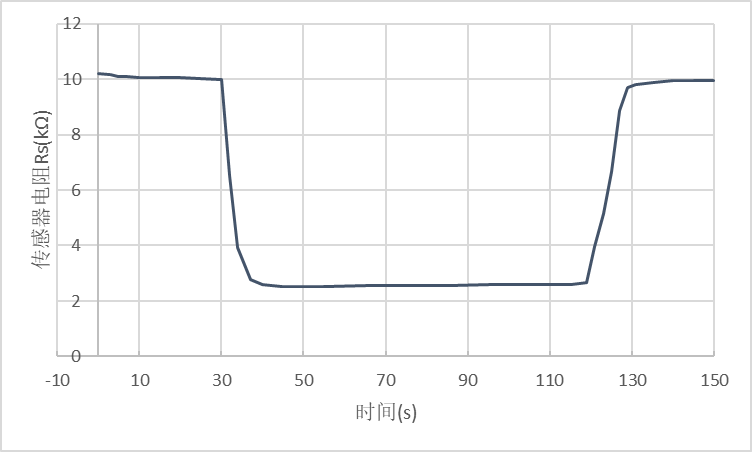

传感器响应恢复曲线

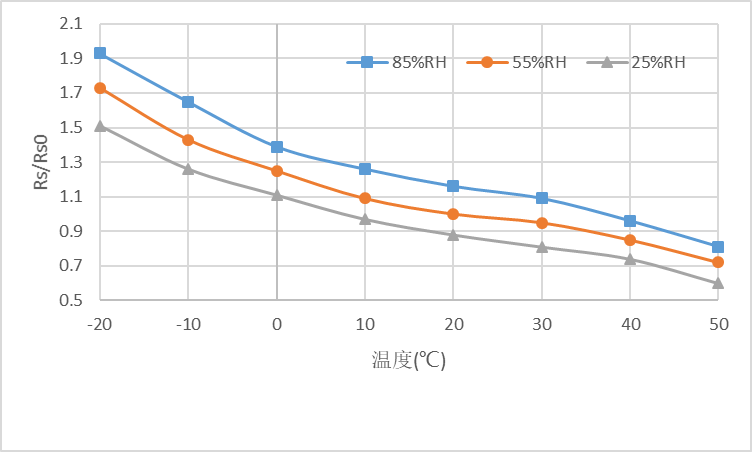

传感器温度校准曲线

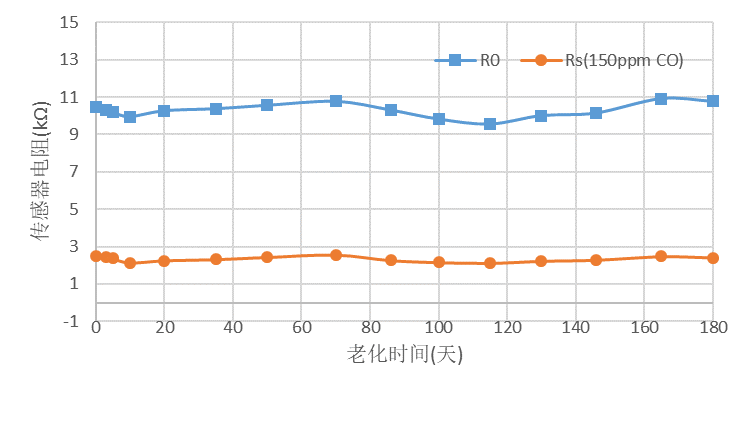

传感器长期稳定性曲线
1.1 暴露于可挥发性硅化合物蒸气中
传感器要避免暴露于硅粘接剂、发胶、硅橡胶、腻子或其它存在可挥发性硅化合物的场所。如果传感器的表面吸附了硅化合物蒸气，传感器的敏感材料会被硅化合物分解形成的二氧化硅包裹，抑制传感器的敏感性，并且不可恢复。
1.2 高腐蚀性的环境
传感器暴露在高浓度的腐蚀性气体（如 H2S，SOX，Cl2，HCl 等）中，不仅会引起加热材料及传感器引线的腐蚀或破坏，并会引起敏感材料性能发生不可逆的劣变。
1.3 碱、碱金属盐、卤素的污染
传感器被碱金属尤其是盐水喷雾污染后，或暴露在卤素如氟利昂中，也会引起性能劣变。
1.4 接触到水
溅上水或浸到水中会造成传感器敏感特性下降。
1.5 结冰
水在传感器敏感材料表面结冰会导致敏感层碎裂而丧失敏感特性。
1.6 施加电压过高
如果给传感器或加热器施加的电压高于规定值，即使传感器没有受到物理损坏或破坏，也会造成引线和/或加热器损坏，并引起传感器敏感特性下降。
1.7 电压加错管脚
如果给传感器或加热和信号管脚电压加错，也会造成引线和/或加热器损坏，并引起传感器敏感特性下降。
